フレームブレース

フレームサポートされたガラスカーテンウォールは、主に以下を含むガラスパネルの周りの金属フレームで支えられたガラスカーテンウォールです。

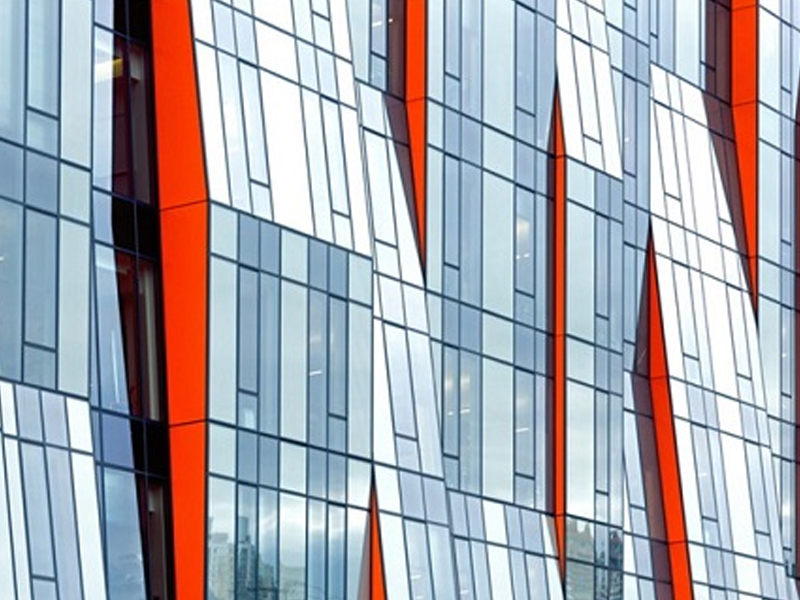

フレーム付きガラスカーテンウォール

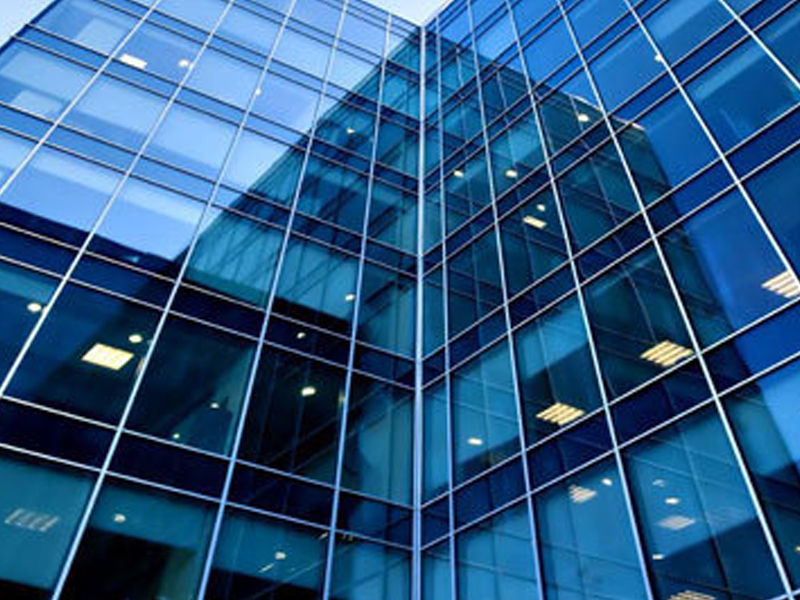

フレーム付きガラスカーテンウォールは、金属フレーム部材が外面に露出したガラスカーテンウォールです。 それは特別なセクションを持つアルミニウム合金プロファイルで囲まれており、ガラスパネルはプロファイルの溝に完全に埋め込まれています。 その特徴は、アルミニウム合金プロファイル自体が骨格構造と固定ガラスの二重の役割を果たしていることです。

フレームガラスのカーテンウォールは、最も伝統的な形式であり、最も広く使用されている信頼性の高い性能です。 隠されたフレームのガラスカーテンウォールと比較して、建設技術の要件を満たすのは簡単です。

隠しフレームガラスカーテンウォール

ガラスのカーテンウォールの金属フレームはガラスの背面に隠されており、金属フレームは外側に見えません。 隠しフレームガラスのカーテンウォールは、完全な隠しフレームガラスのカーテンウォールと半隠しフレームガラスのカーテンウォールに分けることができます、半隠しフレームガラスのカーテンウォールは、水平の明るい垂直隠された垂直の明るい水平に隠すこともできます。 隠されたフレームのガラスカーテンウォールの構造は、ガラスがアルミニウムフレームの外側にあり、ガラスがシリコーン構造シーラントでアルミニウムフレームに結合されていることを特徴としています。 カーテンウォールの荷重は、主にシーラントが負担します。

全ガラスカーテンウォール

全ガラスのカーテン・ウォールはガラス肋骨およびガラスパネルから成っているガラスカーテン・ウォールです。

1.全ガラスのカーテンウォールパネルのガラスの厚さは10mm未満でなければなりません。ラミネートされたガラス板の厚さは8mm未満でなければなりません。ガラスカーテンウォールのリブセクションの厚さは12mm未満でなければならず、セクションの高さは100mm未満でなければなりません。

2.ガラスカーテンウォールが4m (ガラス厚さ10、12mm) 、5m (ガラス厚さ15mm) 、6m (ガラス厚さ19mm) を超えると、全ガラスのカーテンウォールは主要な構造で中断されるべきです。

3.全ガラスのカーテンウォールの主成分は十分な剛性を有するべきである。 スチールトラスまたはスチールビームを力成分として使用する場合、中心線はカーテンウォールの中心線と一致している必要があります。楕円形のネジ穴の中心線は、カーテンウォールハンガーのアンカーボルトの位置と一致している必要があります。

4.吊り下げ式全ガラスカーテンウォールの吊り下げ式クランプとメイン構造の間に、剛性の水平方向の力伝達構造を設定する必要があります。

5.すべての鉄骨構造の溶接後、隠された作品の受け入れを実行し、受け入れ後に防錆塗料を適用する必要があります。

6.全ガラスのカーテンウォールのガラスパネルのサイズは一般的に大きく、設置には機械式吸引カップを使用する必要があります。

7.全ガラスのカーテン・ウォールはサイトのシリコーンの構造の密封剤の注入を可能にします。

8.全ガラスパネルは、他の剛性材料と直接接触してはならない。 プレート表面と装飾面または構造面との間のギャップは8mm以上でなければならず、シーラントで密封する必要があります。

ポイントブレース

ポイント支持ガラスカーテンウォールは、ガラスパネル、ポイント支持装置、および支持構造で構成されるガラスカーテンウォールです。 その支持構造形態は、ガラスリブサポート、シングルスチールまたはスチールパイプサポート、トラスサポート、およびテンションロッドケーブルシステム支持構造です。

ユニットカーテンウォールとは、工場内のさまざまな壁の権利と支持フレームで作られたカーテンウォール構造の基本単位を指し、建物のカーテンウォールの主要構造に直接取り付けられています。 ユニットカーテンウォールは、ユニットカーテンウォールとセミユニットカーテンウォール (ソリッドユニットcとも呼ばれる) に分けることができます。ウルテンウォール、セミユニットカーテンウォールは、垂直分割ユニット複合カーテンウォール、窓壁ユニットカーテンウォールに分けることができます。

カーテンウォールは建物の外壁であり、耐荷重性ではなく、カーテンのように吊り下げられているため、吊り壁とも呼ばれます。これは、装飾的な効果を持つ近代的な大型および高層ビルで一般的に使用される軽量の壁です。

1、材料に応じたカーテンウォールカーテンウォールのタイプと構造は、ガラスカーテンウォール、アルミニウムカーテンウォール、スチールカーテンウォールなどに分けることができます。フレームに応じて、フレームカーテンウォールとフレーム少ないガラスのカーテンウォールに分けることができます。

2.ガラスカーテンウォールの构成。 スケルトン、ガラス、アクセサリーの3つの部分で构成されています。

(1) スケルトン。 縦の柱とレールで構成され、ガラスを支え、ガラスを固定し、部品を接続することによって壁構造に接続するために使用されます。 ガラスと壁の構造が全体として接続されるように、ガラスの自重と風荷重およびその他の荷重を主構造に伝達します。 (2) ガラス。 ガラスはカーテンウォールのファブリックであり、建物のエンクロージャーコンポーネントだけでなく、建築装飾の表面でもありますが、ガラス窓の役割でもあります。

3.アクセサリ (接続および取り付けアクセサリ): ガラス壁の主なアクセサリは、拡張ボルト、アルミニウム釘、射撃釘、シーリングストリップ材料およびコネクタです。

(1) ペイオフ。 壁の軸を決定し、スケルトンの正しい位置の基礎としてエラーを測定します。

(2) スケルトンのインストール。 スケルトンのインストールシーケンスは次のとおりです。最初に垂直スケルトン (列) をインストールし、次に水平スケルトン (横) をインストールします。 通常、垂直骨格と壁には2種類の固定方法があります。 1つは、主構造を注ぐときに埋め込み部品を行い、接続部品が埋め込み部品と溶接された後にスケルトンを固定することです。 もう1つの方法は、メイン構造に穴を開け、拡張ボルトでコネクタを壁に固定してから、スケルトンをコネクタに接続することです。 前者はしっかりと補強されていますが、埋め込まれた部品の位置はしばしばインストールで間違っています。 後者の設置位置は正確ですが、パンチは面倒であり、堅さは埋め込み性ほど良くありません。 スケルトンのインストールは、ガラスのインストールの条件を作成するために水平と垂直にする必要があります。 スケルトンの取り付けは防食処理を行う必要があり、軽鋼の骨格は防錆防食塗料でコーティングする必要があります。 アルミニウム合金の骨格は、その酸化膜の保護に注意を払う必要があります。特にコンクリートとの接触は、アルカリコンクリートによるアルミニウムの腐食を防ぐために、腐食防止処理を施した酸化膜にする必要があります。

(3) ガラス取付け。 ガラスの設置は、スケルトン構造に直接関係しています。 一般に、以下の方法がある。

① ガラスはアルミニウム合金フレームに配置され、アルミニウム合金フレームはカーテンウォールの骨格に接続されています。 この方法は、大きなフレームの軽いスチールスケルトンに适しています。

① アルミニウム合金の骨格を固定し、スケルトンに直接ガラスを取り付け、ドアと窓のガラスを取り付けるかのようにシールを暗号化します。

→ 見えないフレーム構造システムでは、スケルトンはフレームを閉じる必要はありません。そしてガラスはフレームレスのガラスカーテン・ウォール (または隠されたフレームのガラスカーテン・ウォール) を形成するために高强度の接着材料で骨格に直接贴り付けられます。
