あなたが夏にエアコンの冷却を必要としない場合は、冬に暖房、冬に暖かく、夏に涼しいだけでなく、低炭素環境保護を必要としませんか? あなたはどう思いますか?
はい、パッシブルームです。 それを見てみましょう。
パッシブハウスは、パッシブハウス、またはパッシブ省エネ住宅とも呼ばれます。 新しい省エネの建物であり、家の冷暖房のニーズを満たすためのエネルギーの積極的な供給は、要するに、非常にエネルギー効率が高く、快適な住みやすい建物です。
パッシブハウスの歴史: ハンブルクの家
「パッシブハウス」のコンセプトは1996年に始まり、最初の「パッシブハウス」は1999年に建てられました。それぞれ90平方メートルの3つのベッドルーム、主な木造建築です。 この家の建設費は平均的な家よりわずか7% 高いですが、運用コストは非常に低く、太陽熱の使用、電力供給は2004年に自給自足することができます、家庭用暖房、水、電気はわずか114ユーロです。
世界最大のパッシブオフィスビルであるenergonは、2002年にドイツのウルムに建設されました。 Darmstadt Passive House Agencyが発表した要件によると、建物は年間の熱需要、熱負荷、資格のある「パッシブハウス」と呼ばれるための空気密度と基本的なエネルギー要件。
パッシブハウスの建設は、オフィスビル、住宅、学校の建物、スポーツホール、工業ビルなどの建物の種類によって制限されません。 したがって、通常の建物は、実用的な意味を持つ「パッシブハウス」の標準的な要件を満たすように再建することができます。 現在、ドイツ、オーストリア、スイス、イタリアでは6,000を超えるパッシブハウスが使用されています。 「ハンブルクハウス」は、中国で最初の認定を受けた「パッシブハウス」です。

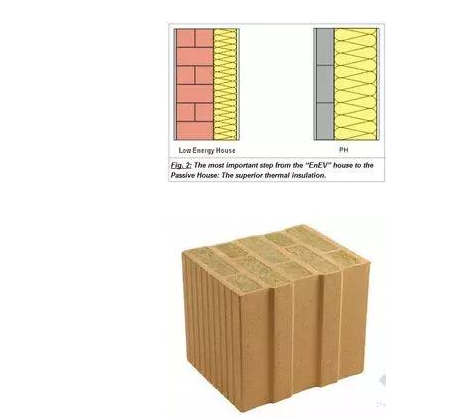

1.外部保護構造の断熱層は特に厚く、黄色の部分は断熱層であり、左側は一般住宅の断熱層の厚さであり、右側はパッシブハウスの断熱層の厚さです。
断熱材で満たされた内部空洞を持つ粘土レンガのサンプル
パッシブハウスの壁と窓の構造立体切断図
2、超省エネウィンドウ「パッシブハウス」は、熱損失を減らすだけでなく、断熱性と快適性を高めるためにも必要です。 寒くて冷ややかな天候でも、内側のガラスは17 °Cを超えることがあります。
パッシブハウスのインジケータWindows:
A、Uw値 ≤ 0.8W/(m ² K)
B、Ug-1.6W /(m ² K) ・g < 0、g値は一般に約0.5です。
この条件が満たされている場合、冬にパッシブウィンドウによって得られる太陽熱エネルギーは、伝導によって失われるエネルギーよりも大きいことを示しています。

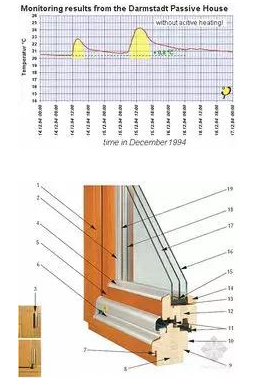

3層ガラス断熱窓の3次元切断図
3.サーマルブリッジのない建物のエンベロープの一部は、屋内と屋外の温度差の作用下で、比較的高密度の熱流と低い内部表面温度の領域を形成します。 これらの部品は、熱伝達の多いブリッジになるため、サーマルブリッジと呼ばれ、コールドブリッジと呼ばれることもあります。
床と隅にコンクリートのリングビームと構造柱があるため、いわゆるサーマルブリッジ効果、つまり熱伝導の物理的効果、コンクリート材料は壁材料よりも熱伝導率が優れています (コンクリート材料の熱伝導率は通常のレンガの2〜4倍です)。 また、室内換気が悪いため、晩秋と初冬には屋内と屋外の温度差が大きく、冷気と熱気があります。穏やかに連絡します。 壁断熱層の熱伝導率が均一ではないため、熱ブリッジ効果が発生し、結露、カビ、さらには家の内壁に滴り落ちます。
パッシブハウスのサーマルブリッジフリーの建物構造は、上記の現象の発生を回避することができます。
4、正と負の圧力検出で良好なシーリング、ガス損失のための厳しい要件があります。 シールが良くないと、高温と低温のガス対流が発生し、熱損失が発生するためです。
5、換気システムのアクティブベンチレーション (向流空気/空気熱交換) は高品質の空気を提供し、排気ガスの廃熱の少なくとも75% を使用して、汲み上げられた新鮮な空気を加熱しますが、このとき、排気ガスと新鮮な空気は混合されません。 パッシブハウスは非常によく密閉されているため、空気の変化を最適化することができ、0.4/h (1時間あたりの空気交換速度) で厳密に制御されます。
屋外の新鮮な冷たい空気は、グリーンパイプラインを介して、最初に屋内エネルギー回収換気システムのコア制御コンポーネントに入ります。 黄色のパイプラインを介して、一定量の熱を含む屋内排気ガスも、屋内エネルギー回収換気システムのコア制御コンポーネントに集まります。 エネルギー回収換気システムは、排気ガス中の熱の大部分を閉じ込め、部屋に入る新鮮な空気を加熱します。 予熱された新鮮な空気は青いパイプラインを通して各部屋に送られます。 熱回収後、排気ガスはパイプラインを介して外部に排出されます。
屋内エネルギー回収換気システム、太陽熱温水システム + ボイラー温水システム + 床暖房システム + ラジエーター暖房 + 家庭用温水-温水交換貯蔵混合システム、概略図
将来的には、建設業界は間違いなく環境保護、省エネ、高品質の方向に発展するでしょう。 一種の高エネルギー効率、高い快適さと高品質の建物の形として、パッシブハウスは間違いなく将来的に場所を占めるでしょう。
