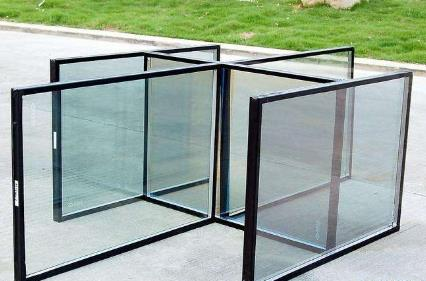

ガラス加工業界の発展と絶縁ガラスの利点と性能に対する人々の理解の深化に伴い、絶縁ガラスの応用範囲は絶えず拡大しており、ガラスカーテンの壁、自動車、航空機および他の面で広く利用されていることに加えて、 それは普通の人々の家に入り始めました。 これは主に、断熱ガラスの適用により、建物の断熱効果と遮音効果を同時に向上させ、換気や空調などの熱設備の構造設計を簡素化できるためです。建物の装飾のコストを削減し、実際に建物内の効果的な実用的なスペースを増やします。 絶縁ガラスの用途は絶えず拡大しており、絶縁ガラスに対する人々の品質要件はますます高くなっています。高品質で信頼性の高い絶縁ガラスを提供することは、絶縁ガラスメーカーの研究対象となっています。

今度は绝縁ガラスの基本的な処理プロセスが简単に分析されます。

はじめに

まず、絶縁ガラスのタイプと絶縁ガラスの国家標準における5つのインデックスが導入されています

1.分類:

現在、国内市場には2種類の絶縁ガラスがあります

1、トラフアルミニウム絶縁ガラス: この絶縁ガラスは1980年代に導入され、比較的成熟していますが、加工技術はより複雑です。

2、ゴムストリップタイプの絶縁ガラス: この種の絶縁ガラスは中国で始まったばかりですが、製造プロセスは簡単なので、アプリケーションは広く、プロモーションは速いです。

2.絶縁ガラスの国家標準における5つのインジケータ:

1.最初の露点

2.シーリングテスト

3.紫外線

4.高温と湿度

5.気候サイクルテスト

中国の国家試験基準によると、絶縁ガラスの要件を満たすために生産をどのように手配するのですか? 2種類の絶縁ガラスはプロセスフローに多くの類似点があるため、共通のプロセスフローが分析されます。

ガラス処理:

1ガラス切断:

元のガラスは一般に無色のフロートガラスまたは他の着色ガラス、サンシェードガラス、強化ガラス、合わせガラスであり、厚さは一般に3〜12MMであり、ガラスは、1年生のGB11614の要件を満たす必要があり、優れた製品は、検査に合格した後に使用することができます。 ガラス切断は手でまたは機械で行うことができますが、サイズ要件を満たすことが保証されるべきです。 このプロセスの操作中、労働者は常にガラス表面に注意を払うべきではなく、内部品質は均一であり、そして泡およびスラグの包含のような明白な欠陥があるべきではないです。

2ガラスのクリーニングと干燥:

手動洗浄は洗浄の質を保証できないため、ガラス洗浄は機械洗浄方法を使用する必要があります。 洗浄する前に、シーラントとガラスの接着を確実にするために、傷のないガラスをチェックする必要があります。脱イオン水を使用することをお勧めします。 さらに、水のリサイクルを確実にし、水資源を節約するために、水をろ過して長期使用することができます。 光検査に合格するためにガラスを洗浄した後、水ビーズ、水の汚れ、その他の汚れがある場合は、ガラスの表面に水ビーズ、水の汚れ、その他の汚れを確認します。効果が損なわれないまで、機械の走行速度、加熱温度、空気量、ブラシギャップを調整する必要があります。

洗浄後、ガラスとガラスの間に摩擦がないことを確認することに加えて、ガラスを1時間以内に中空ガラスに組み立てる必要があります。半完成のガラス貯蔵車を持っている方が良いです、シートからガラスシートを分離します。

3ゴムストリップ型絶縁ガラスとアルミニウムストリップ型絶縁ガラスアセンブリ:

ゴムストリップ型绝縁ガラスアセンブリ:

(1) 環境の要件: ゴムストリップ絶縁ガラスの処理温度は、冬には10〜20度、20〜30度iでなければなりません。N夏。

(2) 相対湿度要件: 接着ストリップタイプの絶縁ガラス乾燥剤は粉末状であるため、接着剤と均一に混合された後、乾燥剤はより遅い役割を果たします。そのため、接着ストリップアセンブリ領域の相対湿度をわずかに低くする必要があります。

アルミストリップタイプ绝縁ガラスアセンブリ:

(1) 環境の要件: 温度も10〜30度でなければなりません

(2) 相対湿度要件: この絶縁ガラスの相対湿度要件はわずかに低く、通常の状態にすることができます。 ただし、乾燥剤の効果的な使用を確実にするために、乾燥剤は通常のメーカーの認定製品から選択する必要があることに注意してください。 乾燥剤を開けた後は、多硫化物接着剤の透過性が大きく、シーリングが悪いため、24時間以内に使い切る方が良いので、二重チャネルシーリングを使用する必要があります。 セプタムガスとして機能するフロントチャネルシールとしてブチルゴムを使用します。 ポリスルフィド接着剤を2番目のシールとして使用すると、主な機能は結合であり、続いてガス絶縁が行われます。 練習は単一のプロダクトシールの絶縁のガラス生命が約5年だけであることを証明しました、ダブルチャンネルシールの絶縁ガラス寿命は20年または40年以上になる可能性があるため、ダブルチャンネルシール絶縁ガラスの開発はタイムズのトレンドです。

4ガラスプレス

ゴムストリップタイプの絶縁ガラスシートは、閉じたガラスの側面に注意を払って整列させ、シートを押すときに後ろに小さな口を確保し、乾燥したガスを小さな口から溢れさせ、押した後に密封します。 ゴムストリップ绝縁ガラスの加工が完了しました。 アルミニウムストリップタイプの絶縁ガラスは、アルミニウムフレームとガラスの端が5〜7MMの距離になった後、2番目のシーラントの場合、ポリスルフィド接着剤は、ガラス表面の残留物をこすり落とすためにコーティングした後、泡を防ぐために片側に沿って均一にコーティングする必要があります。 この時点で、アルミニウムストリップ型絶縁ガラスの加工が完了する。

5绝縁ガラスの配置

絶縁ガラスの配置が正しいかどうかは、絶縁ガラスの最終的な品質にも影響します。絶縁ガラスの特性を考慮に入れるために、最初のスタッキングフレームの設計要件の生産中または輸送中またはサイト保管中に、スタッキングフレームには一定の傾向が必要です。 ただし、絶縁ガラスの2つのガラス下端をスタッキングラックに垂直に配置できるように、底面と側面は常に90度に維持する必要があります。 さらに、ガラスの底は油、石灰、その他のコンデンサで汚れてはならないことに注意してください。なぜなら、それらは絶縁ガラスの第2のシーラントに異なる程度の侵食を及ぼし、したがって絶縁ガラスのシーリング性能に影響を及ぼすからである。

絶縁ガラスの継続的な普及と応用により、絶縁ガラスに対する人々の要求はますます高くなっており、絶縁ガラスの加工技術を改善し続けるべきであり、技術レベルと製品品質の向上に努め、より高く、より新しく、より強い方向への絶縁ガラスの開発を促進します。
